Gemba Room: sala de reunião modular para o chão de fábrica
Conheça a Gemba Room: sala modular montada no chão de fábrica, com isolamento acústico, vidro laminado e ar-condicionado. Veja modelos e aplicações.
Ouvir o artigo
0:007:32
Reunião de turno ao lado de uma prensa, quadro de indicadores pendurado numa coluna, supervisor gritando para ser ouvido. Em muitas fábricas, o Gemba, o lugar onde o valor é gerado, é justamente onde não existe um espaço adequado para conversar, decidir e fazer gestão à vista.
A Gemba Room by Attenua resolve isso: uma sala de reunião modular, autoportante e climatizada, instalada dentro do galpão, perto da linha de produção, sem obra civil e sem parar a operação.
O que é a Gemba Room
É uma sala pré-fabricada, relocável e plug & play, projetada para o ambiente industrial interno. Ela chega pronta para montar, precisa de apenas um ponto de energia e pode ser desmontada e reinstalada se o layout da fábrica mudar.
O conceito vem do Lean Manufacturing: problemas se resolvem melhor onde acontecem. Com uma sala no próprio Gemba, a liderança enxerga a operação, a equipe não perde tempo em deslocamento até o prédio administrativo e a gestão à vista fica junto do processo.
Para que serve: aplicações mais comuns
Reuniões de turno e DDS (diálogo diário de segurança) com a equipe da linha.
Gestão à vista e KPIs: indicadores, OEE, 5S e planos de ação em uma parede de escrita própria.
Kaizen, A3 e PDCA ao lado do equipamento, com quem opera o processo.
Supervisão, engenharia e PCP: posto de apoio para lideranças com visão total da produção.
Qualidade e treinamento: inspeção, orientação de equipe e integração de novos colaboradores.
War room para gestão multiturno, lançamentos e paradas programadas.

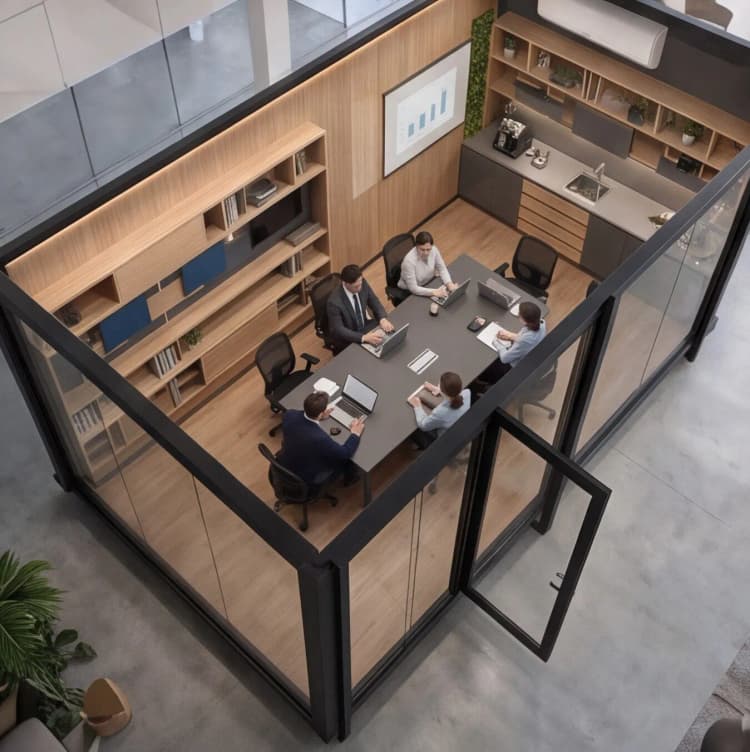

Como a Gemba Room é construída
A configuração padrão tem uma face técnica cega (onde ficam o ar-condicionado, o quadro elétrico e a parede de escrita) e três faces envidraçadas. Cada sistema foi especificado para o ambiente de fábrica: pó, vibração, umidade e circulação de empilhadeiras.
Base e piso: sem fundação
Estrutura metálica soldada e nivelável, independente do piso da fábrica: compensa desníveis de até ±30 mm e não exige fundação.
Chapa cimentícia de 20 mm parafusada sobre a estrutura, para rigidez e resistência à umidade.
Piso vinílico de alto tráfego (classe 34, uso industrial intenso), fácil de higienizar.
Face técnica em Light Steel Frame
Estrutura em aço galvanizado (LSF), perfis conforme NBR 15253.
Face externa: chapa cimentícia 10 mm com laminado de alta pressão (HPL), resistente a impacto e umidade.
Miolo: lã de rocha 80 kg/m³ com 75 mm de espessura, para isolamento térmico e acústico.
Face interna: MDF 18 mm melamínico branco, lavável.
Parede de escrita em laminado especial de alto tráfego: escreve e apaga a seco, resiste a produtos de limpeza industrial.
Faces envidraçadas
Perfis de alumínio extrudado série industrial, sem montantes intermediários: efeito de vidro contínuo e visão total da linha.
Vidro laminado nas duas faces: 10 mm do lado da fábrica e 8 mm do lado da sala, com retenção de estilhaços em caso de quebra.
Junta seca em EPDM entre os painéis: vedação mecânica, sem silicone, que absorve vibração e dilatação.
Porta
Porta em alumínio e vidro laminado, com abertura para fora (sentido de fuga), barra antipânico e veda-porta perimetral em EPDM contra ruído e poeira.
Cobertura e forro
Painel sanduíche com núcleo PIR de 75 mm: isola o calor e o ruído vindos da cobertura do galpão.
Forro mineral removível em módulos de 625 × 625 mm: acesso a elétrica, dados e dreno sem ferramentas.
Sala de reunião no chão de fábrica, sem obra
Gemba Room: sala técnica acústica modular para indústrias, montada perto da linha de produção.
Falar com um especialista
Instalações incluídas
Elétrica conforme NR-10: entrada única 220V, quadro embutido com DPS e DR, 8 tomadas e 4 pontos USB de carregamento, aterramento interligado à planta.
Ar-condicionado split Inverter, dimensionado por modelo (de 9.000 a 18.000 BTU), com dreno embutido na parede.
Iluminação LED embutida no forro, com no mínimo 500 lux no plano de trabalho (NR-17) e sensor de presença.
Dados e vídeo: 2 pontos de rede Cat6 e suporte articulado para TV de até 65".
Modelos e tamanhos
A linha tem cinco modelos padronizados, todos com 3,0 m de altura:
Modelo | Dimensões | Área | Capacidade | Aplicação típica |
|---|---|---|---|---|
GR-09 | 3,0 × 3,0 m | 9 m² | 4 pessoas | Briefing de célula, ponto de encontro rápido |
GR-12 | 4,0 × 3,0 m | 12 m² | 4 a 6 pessoas | Supervisão de turno, reunião de área |
GR-18 | 6,0 × 3,0 m | 18 m² | 6 a 8 pessoas | Reunião de turno, gestão visual |
GR-24 | 8,0 × 3,0 m | 24 m² | 8 a 10 pessoas | Reunião de produção, KPIs, A3/PDCA |
GR-25 | 5,0 × 5,0 m | 25 m² | 10 a 12 pessoas | War room, treinamento, multiturno |
Configurações alternativas, como duas faces cegas, porta dupla ou parede de escrita adicional, são avaliadas pela engenharia conforme o projeto.
Gemba Room x obra de alvenaria
Gemba Room (modular) | Alvenaria convencional | |
|---|---|---|
Obra no galpão | Montagem a seco, sem entulho | Quebra-quebra, pó e entulho na área produtiva |
Interferência na produção | Mínima | Frequente durante a obra |
Fundação | Não precisa: base nivelável própria | Necessária |
Mudança de layout | Desmonta e reinstala | Demolição |
Instalações | Elétrica, clima, dados e iluminação já integrados | Projetos e frentes de obra separados |
Visibilidade da operação | Vidro em três faces | Depende do projeto |
O que está incluso no fornecimento
Projeto executivo, memorial descritivo e ART.
Fabricação de todos os sistemas e instalações.
Transporte com seguro de carga até a sua planta, em qualquer região do Brasil.
Montagem com equipe própria.
Laudo acústico de entrega, com medição no local.
Treinamento de uso e manutenção, manual de operação e assistência pós-venda.
Perguntas frequentes
A Gemba Room precisa de obra civil?
Não. Ela tem base metálica nivelável própria e é montada a seco sobre o piso existente. É preciso apenas um circuito elétrico exclusivo de 220V e um ponto de rede ou cobertura Wi-Fi.
Ela isola o barulho das máquinas?
Sim. A combinação de lã de rocha, vidro laminado duplo com junta em EPDM, veda-porta e cobertura PIR reduz de forma significativa o ruído da produção. Como cada fábrica tem um nível de ruído diferente, o desempenho é medido no local e entregue em laudo acústico.
Qual espaço preciso ter no galpão?
A área do modelo mais 0,5 m de folga ao redor para a montagem, pé-direito livre de pelo menos 4 m no ponto de instalação, corredor de acesso de 2,5 m para a entrada dos painéis e espaço externo para a condensadora do ar-condicionado.
Dá para mudar a sala de lugar depois?
Sim. A Gemba Room é relocável: pode ser desmontada, transportada e reinstalada em outro ponto da planta.
A Atualle atende fora do Paraná?
Sim. A fabricação é em São José dos Pinhais (PR) e a Atualle atende indústrias em todo o Brasil, com projeto, transporte e instalação.
Leve a gestão para onde a produção acontece
Se a sua fábrica precisa de um espaço silencioso, climatizado e com visão da linha para reuniões, Kaizen e gestão à vista, a Gemba Room é a forma mais rápida e limpa de implantar. Fale com um especialista da Atualle e receba um estudo para a sua planta.
